DYTZ型整體直式電液推桿

發布人：軒得機械　發布時間：2019-10-30　點擊量：6443

型號：DYTZ

品牌：軒得機械

電壓：380V（普通/防爆）、400V（出口）、

660V（普通/防爆）、1140V（防爆）

防護等級：IP54、IP55、IP65

連接方式：鉸軸連接

驅動方式：手輪、電機

詳細信息

揚州軒得機械有限公司及生產，銷售，服務為一體的綜合型企業。電液推桿行業的資深廠家，公司生產的電液推桿廣泛應用于化工,礦山,冶金，電力,工程建設,智能科技等領域。公司產品嚴格執行ISO9001-2000質量管理體系認證標準，確保了產品的質量。本公司所生產的電液推桿產品在同行中處于領先水平，我們從電液推桿的電機選擇，到液壓油缸的密封件（進口），到電液推桿表面的油漆，都進行嚴格把關，大大增加了產品都壽命。

DYTZ型整體直式電液推桿技術參數選型表
型號		額定輸出力（Kgf）		額定速度（mm/s）（特殊速度可定制）		電機型號	行程制造范圍	速度制造范圍
型號		推力	拉力	推速	拉速	（kw）	（mm）	（mm）
DYTZ	450	450	300	45/70/115/160	65/100/145/200	0.55/0.75/0.75/1.1	5-1000	5-250
	750	750	500	30/45/70/100	43/65/100/165	0.55/0.75/1.1/1.1	5-1500	5-170
	1000	1000	700	30/45/70/100	43/65/100/145	0.75/1.1/1.5/2.2	5-1500	5-170
	1750	1750	1300	30/45/70/100	43/65/100/145	0.75/1.5/2.2/3.0	5-1500	5-170
	2500	2500	1900	24/36/60/97	36/53/90/144	1.1/1.5/2.2/3.0	5-2000	5-150
	3000	3000	2200	18/27/45/70	27/40/68/108	1.1/1.5/2.2/3.0	5-2500	5-110
	4000	4000	3000	14/35/55/70	21/53/85/108	1.1/2.2/3.0/4.0	5-2500	5-85
	5000	5000	3800	18/30/48/60	23/39/63/78	1.5/2.2/3.0/4.0	5-2500	5-75
	6000	6000	4500	18/30/48/60	23/39/63/78	1.5/3.0/4.0/5.5	5-3000	5-75
	8000	8000	6500	10/18/25/38	13/23/33/47	1.5/2.2/3.0/4.0	5-3000	5-50
	10000	10000	8100	8/14/20/30/39	10/17/25/37/48	1.5/2.2/3.0/4.0/5.5	5-3000	5-39
	15000	15000	11500	7/12/19/24/30	8/14/22/28/36	1.5/3.0/4.0/5.5/7.5	5-3000	5-30
	20000	20000	16000	5.5/9.5/15/19/23	6.5/11/18/22/27	2.2/3.0/4.0/5.5/7.5	5-3000	5-23

選用DYTZ型整體直式電液推桿您需要了解：

1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。

2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。

3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。

4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

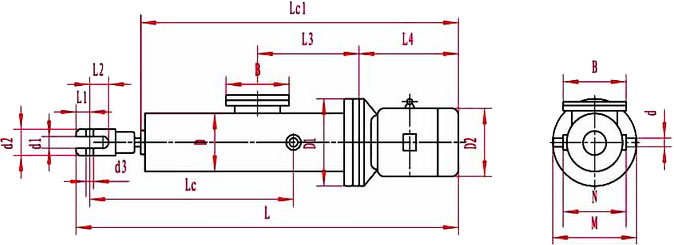

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸

揚州軒得-整體直式電液推桿									注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！
型號		外形尺寸（mm）注：表中均為推桿縮回狀態尺寸，S為行程							安裝尺寸（mm）注：電機相關尺寸根據電機型號及實物定
型號		Lc	Lc1	L	L1	L2	L3	L4	d	d1	d2	d3	D	D1	D2	M	N	B
DYTZ	450	373+S	670+S	785+S	24	30	245	246	Φ20	18	Φ40	Φ12	Φ146	Φ200	Φ175	220	160	150
	750	373+S	689+S	844+S	30	45	248	246	Φ30	25	Φ60	Φ20	Φ146	Φ200	Φ175	225	165	150
	1000	373+S	710+S	865+S	30	45	248	261	Φ30	25	Φ60	Φ20	Φ146	Φ200	Φ175	225	165	150
	1750	373+S	735+S	890+S	30	45	254	286	Φ30	25	Φ60	Φ20	Φ146	Φ200	Φ195	225	165	150
	2500	373+S	735+S	890+S	30	45	254	286	Φ30	25	Φ60	Φ20	Φ159	Φ200	Φ195	242	182	150
	3000	383+S	769+S	944+S	40	50	260	316	Φ30	30	Φ70	Φ30	Φ159	Φ250	Φ215	242	182	150
	4000	383+S	788+S	963+S	40	50	260	316	Φ40	30	Φ70	Φ30	Φ159	Φ250	Φ215	242	182	150
	5000	383+S	798+S	973+S	40	50	263	316	Φ40	30	Φ70	Φ30	Φ180	Φ250	Φ215	290	210	150
	6000	388+S	798+S	986+S	42.5	55	263	316	Φ50	35	Φ75	Φ35	Φ180	Φ250	Φ215	290	210	150
	8000	388+S	808+S	1003+S	42.5	55	263	316	Φ50	35	Φ75	Φ35	Φ219	Φ250	Φ215	330	250	150
	10000	388+S	835+S	1022+S	42.5	55	270	336	Φ50	35	Φ75	Φ35	Φ219	Φ250	Φ240	330	250	200
	15000	398+S	907+S	1107+S	50	60	270	391	Φ60	85	Φ90	Φ40	Φ245	Φ300	Φ275	380	280	200
	20000	398+S	907+S	1107+S	50	60	270	391	Φ60	85	Φ120	Φ40	Φ300	Φ300	Φ275	440	340	200
